紙機干部導輥長期在水汽侵蝕下造成腐蝕，并出現腐蝕嚴重而造成斷裂問題，紙機干部導輥一般是空心碳鋼制成，在濕熱、水侵蝕的長期環境中極易出現腐蝕，干部導輥長度的5米，直徑300mm，中間部位約4米的部位出現嚴重點蝕凹坑。針對此類問題，企業一股是采用更換表面為不銹鋼的導輥，或者是在原有碳鋼導表面增加2-3mm的不銹鋼，但往往由于新導輥的價格和導返廠維修時間長等因素的制約，現實生產中都難以實現。

（一）、表面處理工藝：
       1. 對導輥斷裂部位進行補焊，選用與設備基材同材質；
       2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調整到10CM長，以125px/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣；

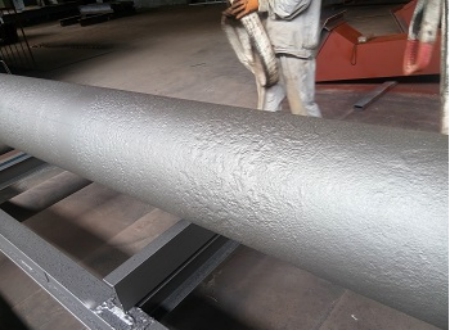

       3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對不需要處理的部分，做好遮蓋保護。

（二）、耐磨防腐涂料材料選擇（參照產品介紹）
        1、NPT-UC887耐磨防腐涂料

（三）、耐磨防腐涂料施工工藝

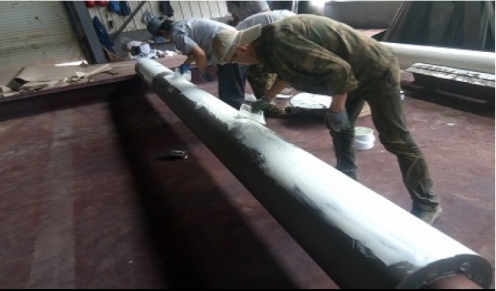

        1、 將耐磨防腐涂料A、B組分按38：1比例（重量）混合攪拌均勻，用刮板均勻的涂覆在導輥表面修復磨損部位；（如使用環境特殊，需加入防酸藥劑）
        2、 固化：在常溫30℃條件下，24小時完全固化。

（四）研磨驗收
        1、研磨：用角磨機或其他設備將固化后的耐磨材料打磨平滑；

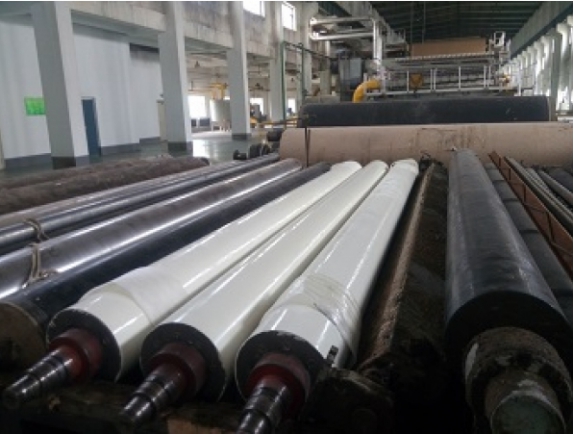

        2、驗收：要求表面平整，無氣孔，無其他缺陷。
